Banyak masalah di proyek bangunan tidak berawal dari desain yang jelek, tetapi dari gambar yang kurang lengkap. Tukang menebak ukuran, mandor menafsirkan sendiri, lalu hasilnya berbeda dari yang dibayangkan pemilik. Di titik inilah gambar kerja arsitektur berperan sebagai penghubung antara konsep di atas kertas dan bangunan yang benar-benar berdiri. Artikel ini membahas isinya, jenis-jenisnya, dan empat perannya bagi Anda sebagai pemilik proyek.
Ringkasan
- Gambar kerja adalah dokumen teknis berukuran lengkap yang menjadi acuan kontraktor dan tukang di lapangan.
- Empat perannya: menekan kesalahan, mengendalikan anggaran, mempercepat pembangunan, dan menjadi alat kontrol kualitas.
- Satu set lengkap mencakup gambar arsitektur, struktur, utilitas (MEP), serta interior dan finishing.
Apa Itu Gambar Kerja Arsitektur?

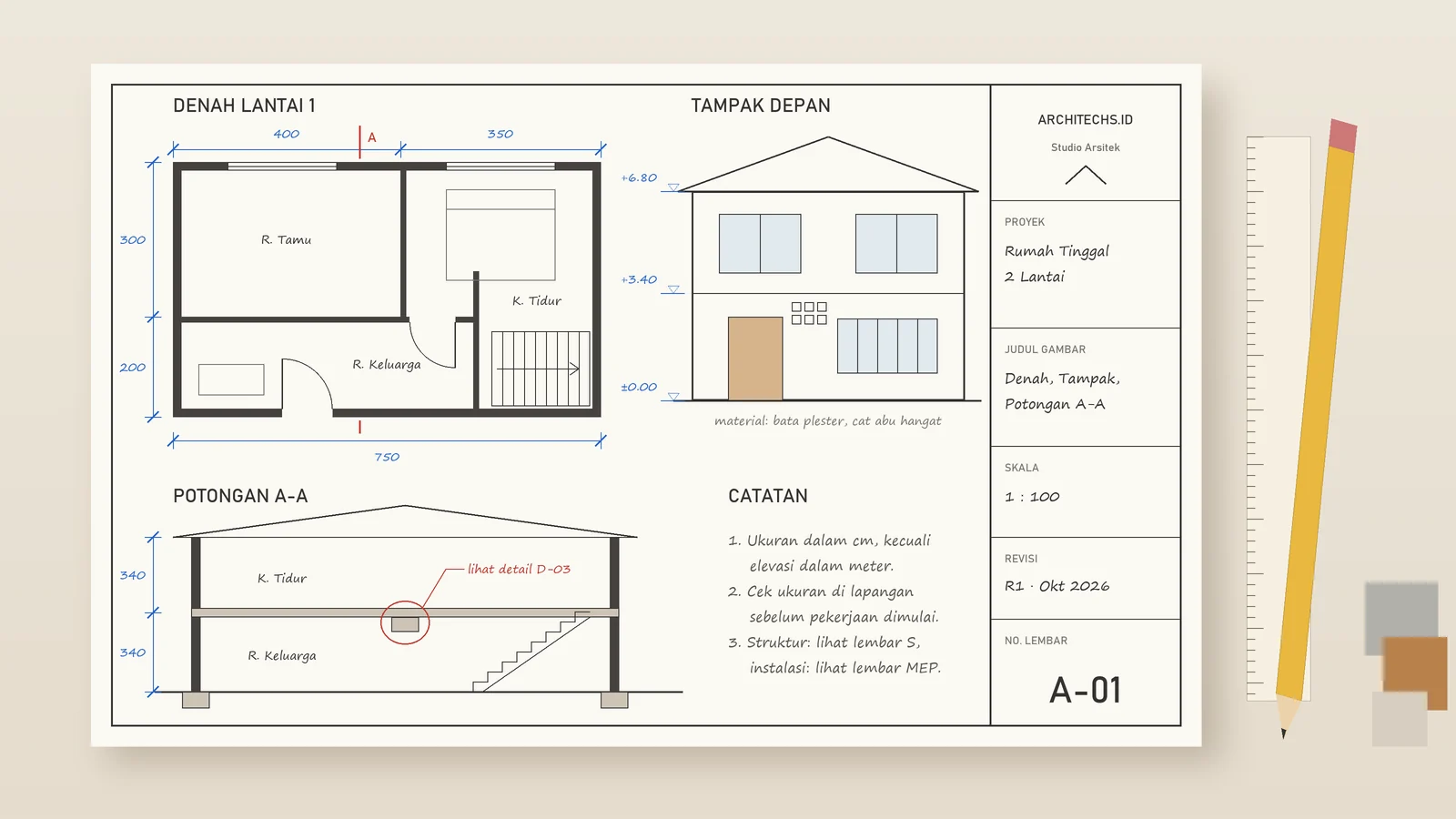

Gambar kerja arsitektur adalah kumpulan gambar teknik yang menjelaskan cara membangun sebuah rancangan secara rinci. Setiap lembar memuat ukuran, skala, material, dan catatan pelaksanaan. Dengan dokumen ini, kontraktor, mandor, dan tukang membaca informasi yang sama.
Gambar kerja berbeda dengan gambar desain atau visual 3D. Gambar desain menunjukkan rupa bangunan nanti. Sementara itu, gambar kerja menjelaskan cara mewujudkannya, mulai dari letak pondasi sampai jenis keramik kamar mandi.
Isi gambar kerja menyesuaikan besar dan rumitnya proyek. Untuk rumah tinggal, umumnya mencakup:
- Denah: pembagian ruang, tebal dinding, dan letak pintu-jendela tiap lantai.
- Tampak: wajah bangunan dari depan, samping, dan belakang, lengkap dengan materialnya.
- Potongan: irisan vertikal yang memperlihatkan tinggi lantai, plafon, dan atap.
- Detail konstruksi: sambungan, pondasi, tangga, kusen, dan bagian lain yang perlu diperbesar.
- Rencana utilitas: jalur listrik, air bersih, air kotor, dan drainase.
4 Peran Penting Gambar Kerja dalam Proyek
Proyek tanpa gambar kerja yang jelas cenderung mengalami bongkar pasang. Setiap revisi di lapangan memakan material, upah, dan hari kerja. Berikut empat peran gambar kerja yang mencegah hal itu.
1. Menekan Risiko Kesalahan di Lapangan
Gambar kerja memberi angka yang pasti, sehingga tukang tidak perlu mengira-ngira. Posisi stopkontak, tinggi ambang jendela, sampai kemiringan lantai kamar mandi sudah tertulis. Akibatnya, kesalahan yang baru ketahuan setelah dinding diplester bisa dicegah sejak awal.
2. Mengendalikan Anggaran Proyek
Rencana anggaran biaya (RAB) hanya seakurat gambar yang menjadi dasarnya. Dari gambar kerja, volume beton, luas dinding, dan jumlah titik lampu bisa dihitung sebelum pembangunan dimulai. Penawaran dari beberapa kontraktor pun lebih mudah dibandingkan karena semuanya menghitung dari dokumen yang sama.
(Baca juga: Biaya Bangun Rumah 2026 Naik, Begini Cara Menyusun Anggaran)
3. Mempercepat Proses Pembangunan
Ketika semua jawaban sudah ada di gambar, pekerjaan tidak tertahan oleh diskusi ulang. Tukang bisa langsung bekerja, dan material bisa dipesan sesuai jadwal. Di sisi lain, pemilik juga tidak perlu sering dipanggil ke lokasi hanya untuk memutuskan hal kecil.
4. Menjadi Alat Kontrol Kualitas
Gambar kerja adalah tolok ukur saat memeriksa hasil. Pemilik atau pengawas dapat mencocokkan ukuran, material, dan detail di lapangan dengan yang tertulis. Bila ada yang meleset, gambar kerja menjadi dasar yang jelas untuk meminta perbaikan, termasuk saat serah terima.

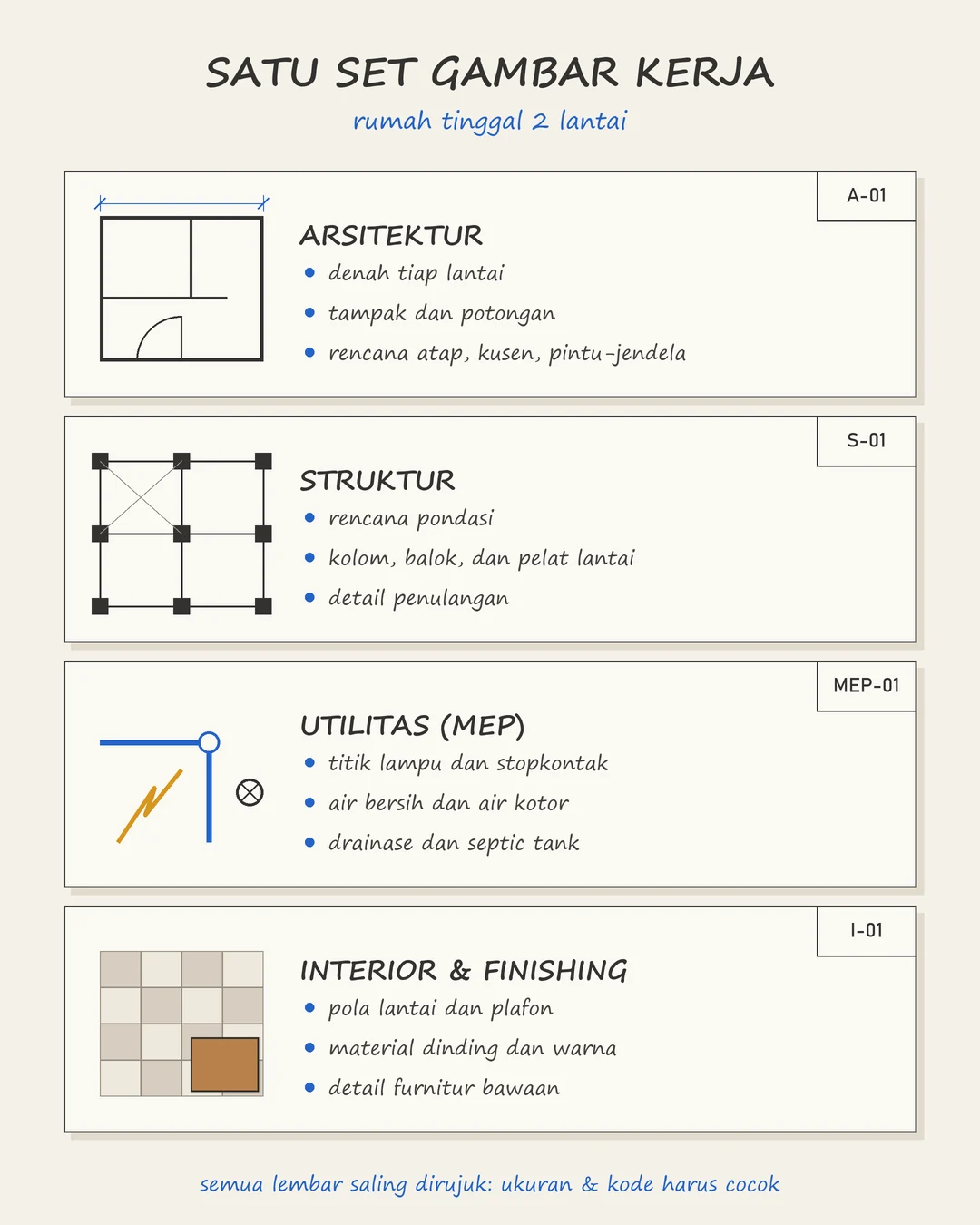

Jenis Gambar Kerja dalam Satu Set
Satu set gambar kerja biasanya dibagi per disiplin. Setiap kelompok punya kode lembar sendiri, misalnya A untuk arsitektur dan S untuk struktur, agar mudah dirujuk.
| Jenis gambar | Isi utama | Dibaca oleh |
|---|---|---|
| Arsitektur | Denah, tampak, potongan, rencana atap, kusen | Mandor, tukang |
| Struktur | Pondasi, kolom, balok, pelat, penulangan | Pelaksana struktur |
| Utilitas (MEP) | Listrik, air bersih, air kotor, drainase | Teknisi instalasi |
| Interior & finishing | Pola lantai, plafon, warna, furnitur bawaan | Tim interior |
Keempat kelompok ini harus saling cocok. Misalnya, jalur pipa di gambar utilitas tidak boleh menembus balok di gambar struktur. Begitu pula detail tangga di gambar arsitektur harus sesuai dengan tinggi lantai di gambar potongan.
(Baca juga: Ukuran Tangga Rumah yang Nyaman dan Cara Menghitungnya)
Proyek Tanpa dan Dengan Gambar Kerja
Sebagai pemilik, yang Anda beli bukan sekadar desain yang menarik, melainkan kepastian bahwa desain itu terwujud. Perbandingan berikut memperlihatkan bedanya.
| Aspek | Tanpa gambar kerja | Dengan gambar kerja |
|---|---|---|
| Biaya | Mudah membengkak karena revisi | Terukur sejak RAB |
| Waktu | Molor karena menunggu keputusan | Mengikuti jadwal |
| Komunikasi | Banyak tafsiran berbeda | Satu acuan bersama |
| Hasil akhir | Bisa jauh dari bayangan | Sesuai desain |
Karena itu, saat memilih jasa arsitek, tanyakan sejak awal apakah layanannya mencakup gambar kerja lengkap. Gambar kerja juga menjadi bagian dari dokumen rencana teknis yang umumnya diminta saat mengurus Persetujuan Bangunan Gedung (PBG).
Cara Memeriksa Gambar Kerja sebagai Pemilik
Anda tidak harus bisa menggambar untuk memeriksa gambar kerja. Beberapa hal berikut cukup untuk menilai kelengkapannya.
- Setiap lembar punya kop berisi judul, skala, nomor lembar, dan tanggal revisi.
- Ukuran di denah, tampak, dan potongan saling cocok.
- Material dan warna ditulis jelas, bukan hanya "sesuai selera".
- Area basah seperti kamar mandi dan dapur punya detail kemiringan lantai dan saluran air.
- Rencana listrik memuat titik lampu, saklar, dan stopkontak sesuai kebiasaan keluarga Anda.
- Bagian rumit, seperti tangga, void, atau mezanin, punya gambar detail tersendiri.
Bila ada yang kurang jelas, tanyakan sebelum pembangunan dimulai. Mengubah garis di gambar jauh lebih murah daripada membongkar dinding.
(Baca juga: Perkenalan Architechs.id, Jasa Arsitek Rumah Bergaya Modern)
Pertanyaan yang Sering Diajukan
Apa beda gambar desain dan gambar kerja?
Gambar desain dan visual 3D menunjukkan tampilan bangunan. Gambar kerja menjelaskan cara membangunnya dengan ukuran, material, dan detail yang lengkap.
Apakah rumah kecil juga perlu gambar kerja?
Perlu. Rumah kecil justru punya ruang yang sempit untuk kesalahan, dan gambar kerja membantu setiap sentimeter terpakai sesuai rencana.
Berapa lembar gambar kerja untuk rumah 2 lantai?
Tidak ada angka baku. Jumlahnya bergantung pada luas, bentuk, dan banyaknya detail, tetapi setidaknya mencakup gambar arsitektur, struktur, dan utilitas.
Apakah gambar kerja dibutuhkan untuk mengurus PBG?
Ya. Pengajuan PBG meminta dokumen rencana teknis yang mencakup gambar arsitektur, struktur, dan utilitas. Persyaratan rincinya mengikuti pemerintah daerah setempat.
Bolehkah mengubah desain saat pembangunan berjalan?
Boleh, tetapi perbarui gambar kerja lebih dulu dengan nomor revisi baru dan hitung ulang RAB-nya. Dengan begitu, semua pihak tetap memakai acuan yang sama.
Penutup
Gambar kerja arsitektur adalah pondasi dari setiap proyek bangunan. Tanpanya, desain sebagus apa pun sulit diwujudkan dengan tepat, tepat waktu, dan sesuai anggaran. Bila Anda sedang merencanakan rumah atau bangunan lain, tim arsitek Architechs.id siap mendiskusikan kebutuhan gambar kerjanya bersama Anda.
